2013年11月29日

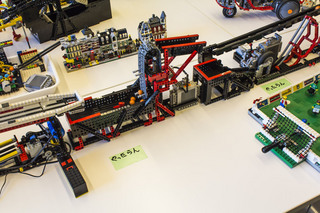

レゴ会用GBCモジュールを繋げてみました

明日(2013/11/30)開催されるレゴ会用のモジュールを4つほど作ったわけですが、
Moduleその1
Moduleその2
Moduleその3
Moduleその4

そうなるとやはり、繋げてLOOPさせてみたくなる訳です。

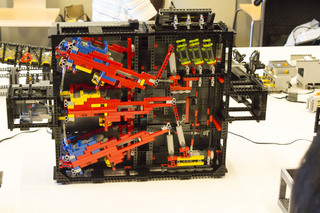

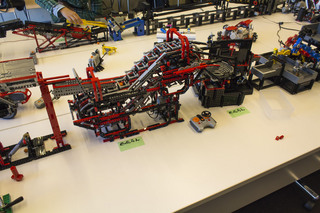

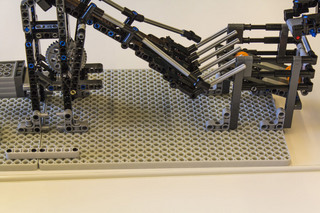

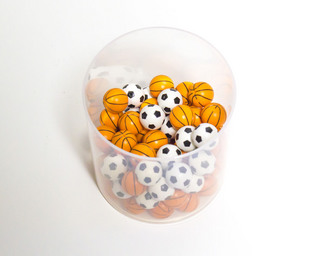

それが可能となったのも、昨日ボールが届いたから。w


撮影後に気になった箇所を微調整。
「完璧」は難しいッス。(泣

それでは、明日、楽しんできます。w

posted by やったらん at 20:20| Comment(4) | TrackBack(0) | LEGO GBC | このブログの読者になる | 更新情報をチェックする

2013年11月20日

レゴ会用GBCモジュール紹介:その4(終)

いよいよ最後の1つです。

前エントリーでも最後に出て来たコレです。

以前制作したコレ

をGBC用に改良してみました。


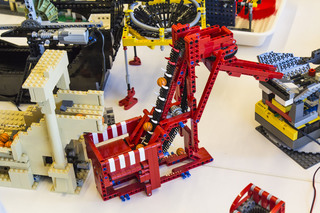

その名も「ESCALATOR FOR GBC」GBC用エスカレーター。
ん〜、分かり易い!


大きな改良点としては、ボールを運ぶためにSTEP部分に囲いを付けてます。
タイルパーツはボールを落としやすくする為に付けました。


Module03から来るボールを受ける為の入口部分です。
このエスカレーターの構造上、受け取り口の高さが、GBC本来の仕様を満たす事が出来ないので、Module03と合わせて、一つのモジュールと言う事でお願いします。w


出口には、漏斗的なアクションを付けてみました。

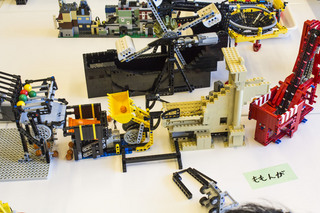

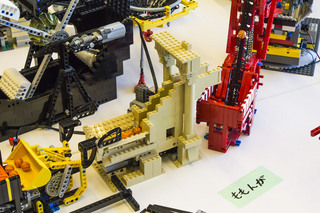

これは、ももんがさんのコレからヒントを得ています。


見えにくいですが、動力はXL-Motorを2個使ってます。


そのXL-Motorをレゴ・トレイン用の赤外線リモコンで動かしています。
青チャンネルだけ使用。


動画です。


今回はGBC用なので、上り専用のエスカレーターです。
下りも実現させるとなると、それなりに改良が必要かな?

これで、11月30日用のモジュールは全部です。
次回は、4つのモジュールを繋げた動画をアップする予定です。

では、では。
posted by やったらん at 23:07| Comment(2) | TrackBack(0) | LEGO GBC | このブログの読者になる | 更新情報をチェックする

2013年11月19日

レゴ会用GBCモジュール紹介:その3

さて、3個目のモジュール紹介です。

今回はコレです。
タイヤが気になりますねぇ〜。
野球経験者ならピンとくる人がいるかも。w

大きさは、全長:55ポッチ、幅:21ポッチ、高さ:21ポッチ


そう。お察しの通り、回転するタイヤがピッチングマシンの様にボールを投げます。
いや、投げると言うより、「投げ飛ばす」かな。
《動画0:30頃》

その名も
「RED THROWER」 出た!赤いシリーズ。。。


赤いレバーはシフトレバーです。
レバーを倒す事によってギアが入り、動力がタイヤに伝わります。
何故、そんな仕様にしたかと言うと、タイヤを止める際に、バッテリーボックスのスイッチをいきなり切ると、タイヤは慣性で回り続けるために、停止しているモーターに負荷がかかります。
その負荷がかからないように、ギアをニュートラルにしてからスイッチを切る仕様にしました。
モーターに優しい、設計にしたつもりです。w


実は、このモジュールは下の写真のような3つのパーツを繋げて使用します。
《動画0:40頃》

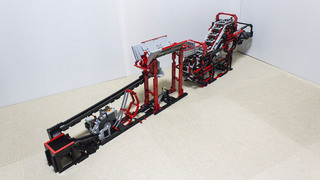

繋げると、こうなります。
《動画1:36頃》
最大で、全長:108ポッチ、幅:25ポッチ、高さ:42ポッチ


ボールはタイヤ下部への進入の状況によって、遠くへ飛んだり、少し曲がったりします。
その不安定なボールを受け止めて行き先をガイドするのがコレです。
《動画0:40頃》


状況にっよって@届かないボールの為に、こぼれ球救済システムを搭載。
@に届かなかったボールは、Aに入って、Bを通り、Cに戻り、再発射!
《動画2:25頃》


更に、バッテリーが減ってくると、Aにすら届かなくなるので、アクチュエーター(大)で本体との距離の調整が可能になっています。


こんな感じに調整出来ます。
《動画2:40頃》


このモジュールは次に紹介するモジュールに球を送る専用モジュールとして作っています。


動画の最後にも出て来ますが、このモジュールと次のモジュールを合わせて1つのモジュールという扱いです。
これで「一つのモジュール」と言う事で宜しくお願いします。


動画です。


次はいよいよ最後の4つ目!

では、では。
posted by やったらん at 23:14| Comment(2) | TrackBack(0) | LEGO GBC | このブログの読者になる | 更新情報をチェックする

2013年11月17日

レゴ会用GBCモジュール紹介:その2

続いて、2個目の紹介です。
(1日に2エントリーは初めてかも。)

予告通り、コレを紹介しまぁす。
「動き」は、皆さんの想像通りです。w


これ又、一応命名しています。

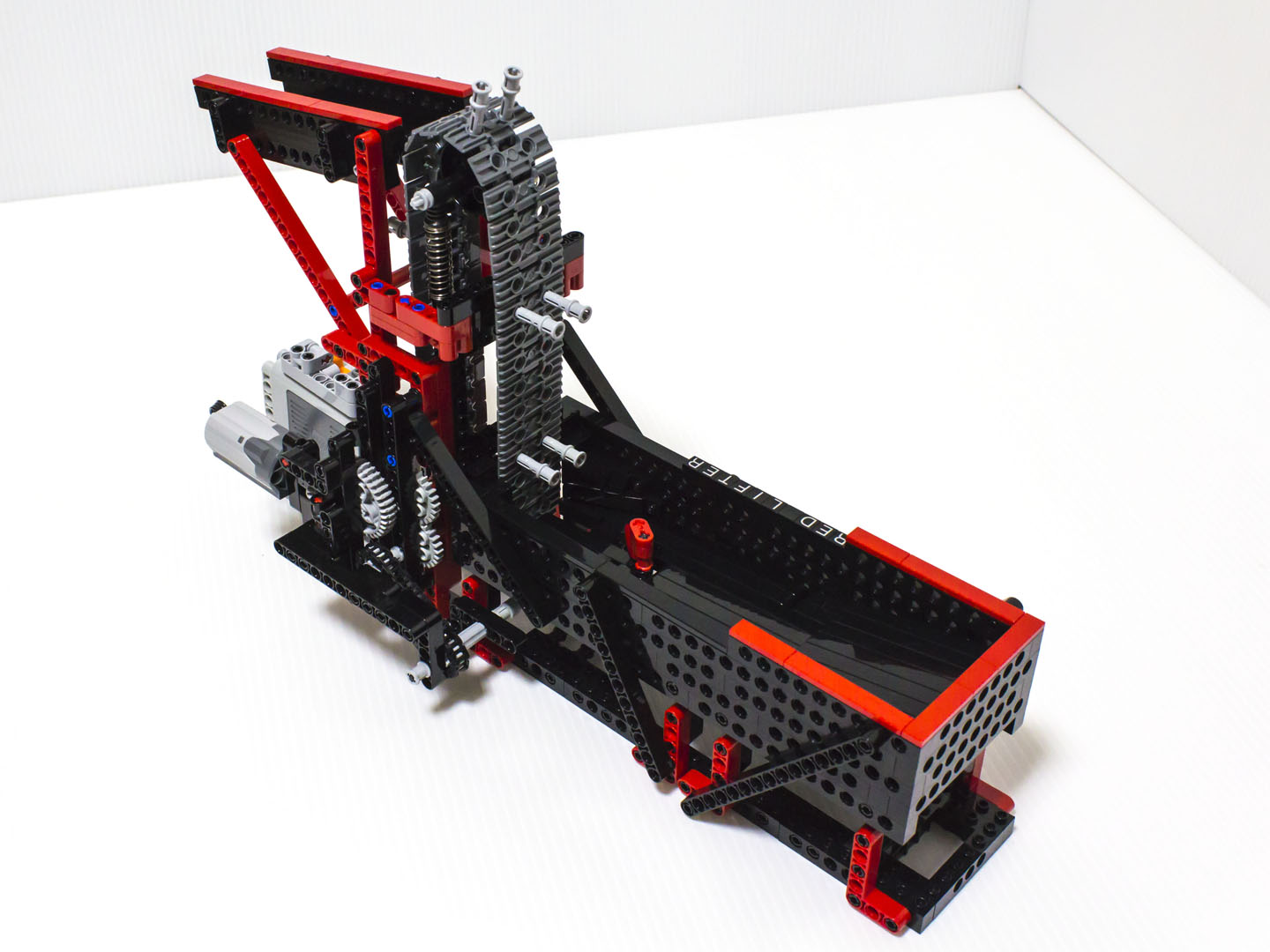

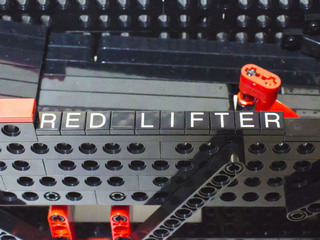

RED LIFTER(赤い持ち上げるやつ)
動作に「RED」を付けただけ・・・。
ネーミングなんてそんなもんです。w

文字は曲がってなさそうだ。。。(ホッ


大きさは、全長:50ポッチ、幅:17ポッチ、高さ:32ポッチ
GBCではポピュラーなモジュールなので、特筆する点は無いですね。



強いて言うなら、片手で持ち運べるように、ブレースを噛まして堅牢にした事でしょうか?


その堅牢性は動画の最後の方でも確認出来ます。



あ、ボール10個しか持ってないの、バレちゃいました?
(^^;)


次回は、コレを紹介する予定です。


posted by やったらん at 22:29| Comment(0) | TrackBack(0) | LEGO GBC | このブログの読者になる | 更新情報をチェックする

レゴ会用GBCモジュール紹介:その1

前回チラ見せしたモジュールを1個ずつ紹介していきます。

先ずはコレ。


名前も一応付けました。

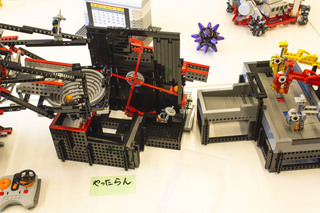

RED KEY CROSS(赤い鉤十字)
見たまんまなので、ツッコミはご遠慮下さい。w


大きさは、鉤十字を正面に見て、幅:37ポッチ(取っ手部分含む)、高さ:31ポッチ、奥行き:32ポッチ。


以前作ったコレの一部を改良しています。

元々は、東芝の企画で五十川さんと三井さんでコラボした「symphonic balance of smart community」の中に出てくる「太陽光発電 集合住宅を作ろう」を参考にしています。

今回は所有する「テクニックビーム」が殆ど黒と言うパーツの制限上、黒が多くなるのは分かっていましたので、その黒に合わせて映える色として赤を選んでポイントカラーとして使用しています。
ノッチの色が黄色だったら、黄色を選んでいたかも。あ、でもそれは無いな。w


メインの鉤十字部分から簡単に紹介。
回転部分で使用している12Lの赤いシャフトを丁度4本持っていたのはラッキーでしたね。w
最初、10Lの黒で作ってたけど、12Lの赤いシャフトの存在を思い出して、作り直しを決意。
10Lから12Lに変更したので直径で4ポッチ大きくなって、色々と微調整が発生したけど何とかクリア。


次に受け口部分です。
「枡」と呼んでいます。w
枡内には、爪パーツを廻しています。
これが無いと、まとまった数のボールが投入された時に、枡の出口付近で球詰まりを起こす場合があるので、その防止策です。


ボールの停留部分です。
「受け止めやすく、且つ、すくいやすく」と言う事で、この形状に落ち着きました。

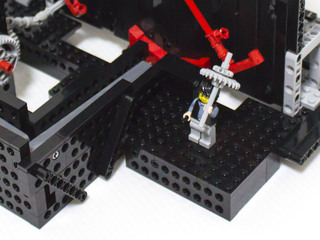

これは、私(のつもり)です。w


裏面です。
本番で必要になるかどうか分かりませんが、変速機能付きにしました。
検証用にニュートラルも用意。

運搬速度はこんな感じ。
1速=0.83/S
2速=1.50/S
3速=2.46/S

まぁ、3速は使わないわな。w

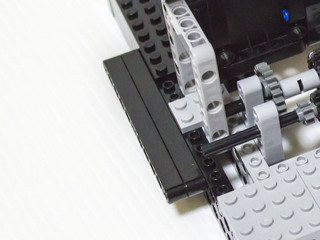

ポッチが見えている部分は、張り巡らした補強材を固定しているプレートパーツです。
持ち運ぶ際にモジュールが歪まないようにしています。


「取っ手」も付けました。反対側にも付いています。
撮影時は黒ですが、濃灰に変更しています。


バッテリーは交換しやすくする為に、取り外し易くしました。
逆回転にならないように、スイッチ部分に方向制御用のストッパーを付けています。


動画です。



動画中でもそうでしたが、たま〜にボールがこぼれるんですよね。
その時に、モジュールの内側に落ちると、指だと取り難い。
ましてや、むき出しでギアが回ってますから、指を挟まれそうになったりで、結構危険なんですよ。

そこで、オマケでこれも作りました。

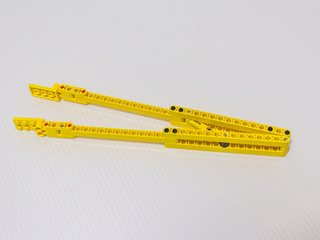

球拾い。w
結構便利ですよ。w


動画です。



調子に乗って3種類程作りました。w



次回は、コレを紹介します。


posted by やったらん at 18:44| Comment(2) | TrackBack(0) | LEGO GBC | このブログの読者になる | 更新情報をチェックする

2013年11月14日

つくばレゴサークル主催の「レゴ会」に参加します

ご存知の方もいらっしゃると思いますが、11月30日につくばレゴサークルの主催で「レゴ会」が開催されます。

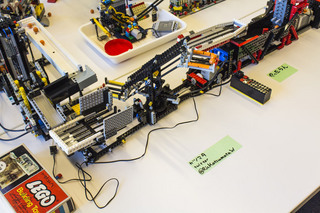

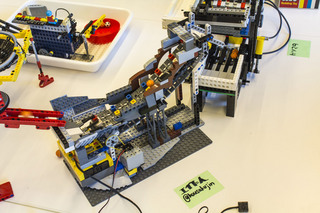

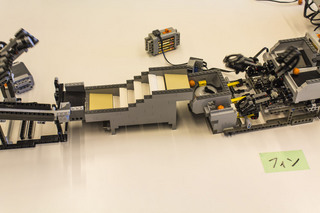

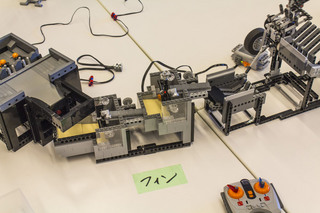

2回目のレゴ会になりますが、「GBCモジュールを持ち寄って、皆で繋げて遊んじゃおう」的な内容となっております。

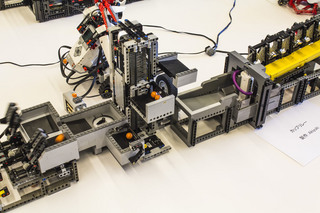

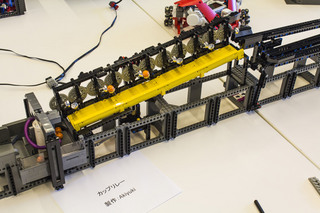

何と今回は、日本を、いや、世界を代表するGBCモジュールアーチストの「akiyuki」氏も参加されます。
再生回数950万越えの動画は必見です。

彼のモジュールを通過したボールが、自分のモジュールを通過する、、、何か凄いご利益があるような気がします!
あやかりたい、あやかりたい。w

勿論、私も参加すべく鋭意準備中でして、4つ程作りました。
目下、最終調整中です。

写真をチラッとだけ。
ん〜、黒くて分かりづらいなぁ〜。

完成したら、改めて報告します。

五十川さんも(急用がなければ)参加予定です。
楽しみです。



posted by やったらん at 01:04| Comment(2) | TrackBack(0) | LEGO GBC | このブログの読者になる | 更新情報をチェックする

2013年09月30日

【結果】PF L-Moterと赤外線リモコン受信機の相性

先日のエントリーの結果がでました。

しろちゃいぬさんからの提案もありコンシューマーサービスにメールにて問い合わせたところ、「検証したいので実物を送って下さい。」との返事が。

検証に長期間かかるのが心配だったけど、結果1週間前後で済むと言うので、問題となっている「受信機2個(V1/19K0、V2/17K2を各1個)、Lモーター(46N2)1個」を発送。

約1週間後、「受信機の不良だったので、受信機を2個とも取り替えます。」との連絡がありました。
どうやらLモーターは問題無く、相性でも無かったようです。

その結果、送られてきたのがコチラ。
動作確認したところ、リモコンに反応し問題無く動きました。

V2は「44K2」、V1は2個共「34K7」でした。


この「不良」がリコールに相当するものなのかどうかまでは確認していませんが、LEGO社のリコールページには2013年9月30日現在、掲載されていないようです。

実はこの受信機の検証中に過去に購入したDesk Business Card Holderに「B」のプレートが2個とも入っていない事が判明し、コンシューマーサービスに報告したところ、「B」のプレート2枚が送られてきました。

こういう対応はレゴファンとして嬉しい限りです。

ともあれ、無事解決。w

レゴジャパン・コンシューマーサービスに感謝です。
有り難う御座いました。


posted by やったらん at 02:12| Comment(2) | TrackBack(0) | LEGOパーツ | このブログの読者になる | 更新情報をチェックする

2013年09月07日

PF L-Moterと赤外線リモコン受信機の相性?

昨年発売の9398から加わったLモーター。


GBCモジュールで使おうと思い、赤外線リモコン受信機の赤と青に1個ずつ合計2個取り付けた。

ところが、青に接続した方のLモーターがリモコンに反応しない。(汗
赤に接続した方は快調そのもの。

電池切れ?
新品の電池に替えてみる。
たけどダメ。

赤外線リモコン受信機との接続を疑い、赤に接続してみる。
あっ!今度は赤が動かなくなった。

って事は、Lモーター自身に問題がっ?

故障!? まじで〜?

いざ、電池ボックスに直接繋げてスイッチ・オンっ!

「ブイ〜ン」

何の問題も無く、元気に回った。

ん〜??? 訳分からんっっっ!!


そこで良〜く見比べたら、Lモーター本体の刻印が違っている事に気がついた。

動く方は「16N2」、動かない方は「46N2」。

所有しているLモーターは3つで、その内2個が「16N2」、1個が「46N2」である。

今となっては確認のしようが無いが、2個の「16N2」は恐らく9398に、問題の「46N2」は42009に入っていたんだと思う。たぶん。


「本当にLモーターだけの原因か?」と思い、受信機を疑ってみる。

所有している受信機はV2が1個とV1(旧タイプ)が5個。

V1にも複数の種類があるようだ。
所有しているのは「19K0」、「22K1」、「41K8」の3種類。
2013-09-07_Lモーターと受信機の相性_05.JPG2013-09-07_Lモーターと受信機の相性_06.JPG2013-09-07_Lモーターと受信機の相性_07.JPG

因みに1個しか持ってないV2は「17K2」

さっきまで使っていたのは「19K0」なので、「22K1」でやってみる。

あ、動いた!

じゃ〜、「41K8」。

あらあら、これも動く。

よしっ!こうなったら徹底的に調べてやるっ!

色々試した結果、こんな感じになった。
どうやら組み合わせの相性があるようです。
  V1/19K0 V1/22K1 V1/41K8 V2/17K2

 L-Moter16N2
 L-Moter46N2×××
Lモーターと受信機の相性表
2個所有している「V1/19K0」両方で同じ結果だった。

しかもV2では、赤に接続すると反応しなくなるという有様。。。

但し、興味深かったのは、下の写真のように受信機に接続する際に、「別のモーターに重ねて(L-Moter/46N2を上にして)接続すると、問題無くリモコンに反応する。」という症状。

ここまでくると、単に「接触の不具合」というオチも考えられ無い事もないが、何度も接続はやり直して確認しているからなぁ〜。(謎

因みに、Mモーターや、XLモーターはどの組み合わせでも問題無かった。

本当に相性があるのか。
若しくは、ただ単に、個体差に寄るものなのか。
全く以て、不明です。(困

もし同じ様な症状の方がいたら、コメントして頂けると嬉しいです。

posted by やったらん at 14:11| Comment(5) | TrackBack(0) | LEGOパーツ | このブログの読者になる | 更新情報をチェックする

2013年08月16日

42009 モービル・クレーンMKU

え〜、久々のセットレビューです。
11月30日開催のレゴ会(GBC)の準備もしないで、何をやってるんだ?

人によっては待望の42009です。
42009_MobileCrane_01.jpg 42009_MobileCrane_03.jpg

過去にもクレーンはあったけど、入手に至らなかったので、今回は購入しました。

まぁ、パーツ(6012451とか6030286)採りが目的ですけどね。
意外と嬉しかったのは、13Lリフトアーム新灰が32個も入っている事。

これまで、オリジナル作品作りで新灰の13Lリフトアームが足りなくて、他の色で代用せざるを得なかったので、これは何気に嬉しい。

さらに、今回は電池BOXとLモーターが付属です。
Lモーターは9398以来、2回目です。

値はチョット張りますが、パーツ採りには良いセットだと思います。


そして、中身もかなりギッシリ詰まっています。
計量したら、なんと4.3kg!
テクニックもここまで来ると怯んでしまうな。

パーツ数は約2,600・・・
引くレベル・・・
しかも、黒ペグが500個ほど占めています。恐るべし。

欲しいパーツも手に入ったし、作るの止めようかな。(嘘


さて中身ですが、
じぇじぇじぇ!@だけで15袋・・・
ペグ関連はストックヤードへ直行だな。

Aです。

Bです。

その他のパーツ。

32Lのシャフトが2本入っていました。
インストのパーツ一覧表には1本と書かれていたけど、予備?
太っ腹〜。w

この32Lのシャフトはテクニックでは(私は)初見だが、昨年購入した10231スペースシャトルにも2本入っていたのを思い出した。
これで合計4本。何に使おうかな。

そして大事なインスト。なんと6冊・・・
車両部分で3冊、クレーン動力部分で2冊、クレーンアーム部分で1冊。

1冊1.5時間としても9時間!?
ん〜、一気に作るのは無理そうだなぁ〜。

1冊目を開いて気が付きましたが、これまでは大概、インスト末巻の最終ページ近くにパーツの一覧表が載っていましたが、今回は1冊目の冒頭付近に載っていました。
これからこうなるのかな?

インストの撮影が終わり、片付けている時にコレを発見!
うぉ!肝心要のパーツを見落としていましたよ。(笑
コレが無いとクレーンにならない!
(インストが入っているビニール袋に同梱の様です。)


さぁ、開始です。
デカイのでいつもと場所を変えました。w

パーツを並べるのに40分。疲れた。
まだ作っていないが、ここで休憩。w


1冊目終了。2時間経過。

2冊目終了。3時間半経過。

3冊目終了。5時間半経過。
流石に疲れてきた。座卓での作業は腰にクル〜。
まだ半分。(泣

レゴ部屋に戻り4冊目開始。


4冊目終了。7時間経過。
写真、撮り忘れたけど、ギア複雑ですっ!

ワイヤー巻くのが面倒かった。


5冊目終了。8時間経過。

ここで、車体と合体させます。


ラスト6冊目の準備中に見慣れないパネルパーツを発見。(写真左)
42009_MobileCrane_27.jpg 42009_MobileCrane_28.jpg
これまでの右のパネルより穴大目。


そして、ゴム系の何か。私は初見です。
ブリリンで調べたら2005年から登場のタイヤでした。

セットからの入手はテクニック歴3年で初めての「カム」!

パーツを並べて6冊目開始。


そんなこんな6冊目ほぼ終了。

で合体すると、、完成です。
作る前から分かっていたけど、デカイです。


それと今回、初めてステッカーを貼りました。


と言っても、操作系統関連だけですが。
ギアチェンジが複雑なので、これが無いと操作しづらいです。

それと気が付いた事が一つ。
黄色のパーツで微妙に色が異なっていました。
上の写真で分かるかなぁ〜?
せめて同じ作品の中では、統一して欲しいものです。


最後に動画です。
基本的な動きだけを撮影しただけですので、期待しないで!



動画の冒頭で、手で車体を押していますが、車体後ろにステアリング操作用のギアが着いています。
タイヤが10輪なだけあって、グリップ感かなり強めです。

アウトリガーの動きが鈍いです。(だから4倍速)
TechnicBricksのコチラのエントリー内の動画でも鈍そうに動いてました。
こんなもんなんでしょうか?

バラして調整する気力は無いです。(謝


【告知】
冒頭でも触れましたが、11月30日につくばレゴサークル主催で第2回レゴ会が開催されます。
お題は、「GBCモジュールを持ち寄って、繋げて遊ぼう!」です。
何と、世界のakiyukiさんも遠路遙々参加する予定です。
更に、場合によってはあの「五十川さん」も参加するかもです。
詳しくはコチラ
posted by やったらん at 00:42| Comment(4) | TrackBack(0) | LEGOセットレビュー | このブログの読者になる | 更新情報をチェックする

2013年07月04日

i-ROADっぽいもの

こんにちは、or、こんばんは。
05やったらんです。

皆さんはTOYOTAのコンセプトカーのi-ROADをご存じでしょうか?
今年のジュネーブモーターショーで、TOYOTAがお披露目した超小型三輪EVです。

特徴は、前輪(2輪)の左右のタイヤが互い違いに上下して車体を傾けながら、後輪(1輪)とシンクロしながら操舵させます。



賛否両論あると思いますが、お手柔らかにお願いします。w
動画はコチラ↓



本当は「BODY」も作りかけてたんですが、ブロックの重さに耐えきれず、ステアリングが利かなくなったので途中で諦めました。(泣

前輪(2輪の方)の昇降にターンテーブルを利用していますが、強度面から言うとアクチュエーターを試して見たいところです。
でも、幅をとりそうで悩ましいんですよね。

後輪で駆動していますが、バイクの様に外側にチェーンが出るのを避けたかったので、タイヤに直接ギヤを当てて回転させるという荒技を採用しました。w
(動画の最後の方で確認出来ます。)


先日のレゴ会で先行お披露目し、1輪の方が前だと勘違いされつつも子供達には人気でした。

posted by やったらん at 02:09| Comment(4) | TrackBack(0) | LEGOオリジナル作品 | このブログの読者になる | 更新情報をチェックする
